生產工序

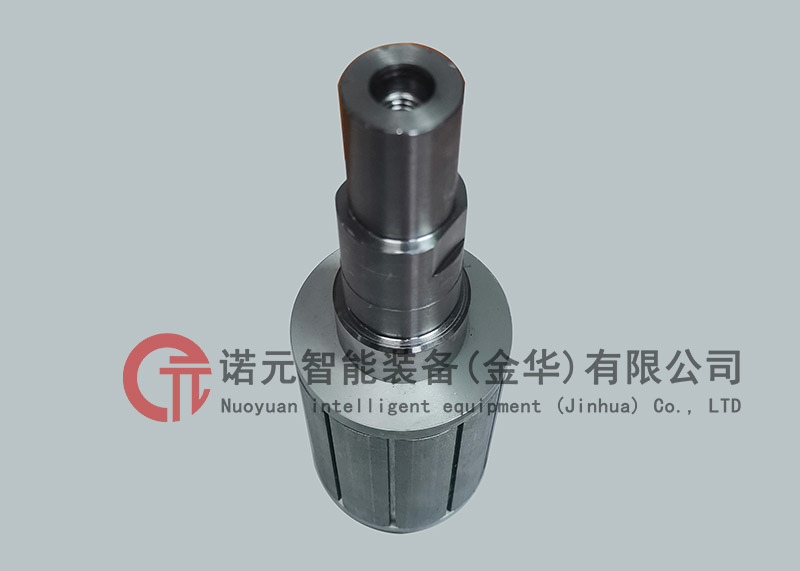

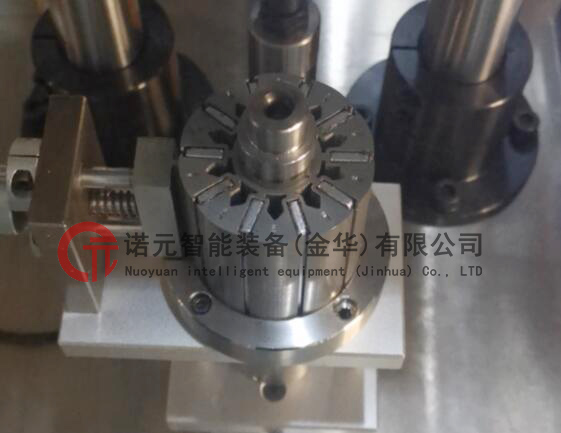

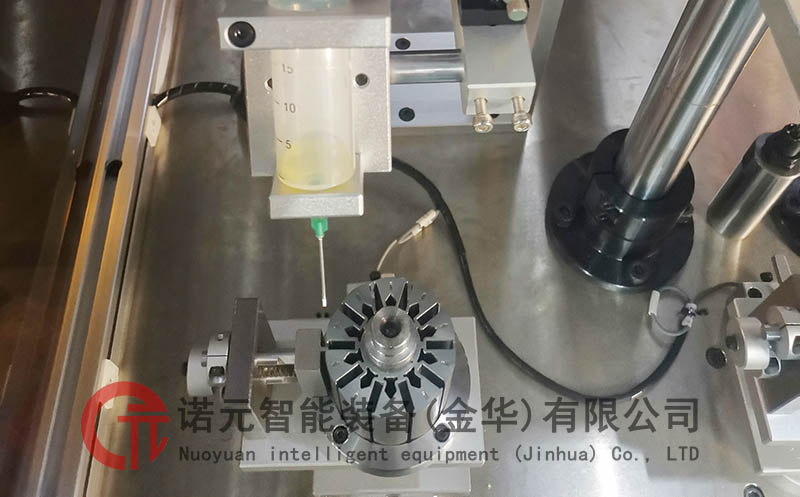

轉子鐵芯上料—自動點膠—自動插磁片(每次插兩槽)—壓平衡塊—鐵芯下料。
設備特點
1、設備集成轉子點膠、插磁、壓平衡塊功能于一體，點膠均勻，插磁鐵速度快，準確度高，不易破碎；
2、多工位集成，更省人工，設備占用空間??；
3、具有高度調節功能，可兼容不同高度的產品；
4、簡便易學，只需放入產品至模具上按下啟動按鈕即可；
5、運動部分采用氣缸、模組、導軌、軸承等，經久耐用；
6、機架采用鋁型材與烤漆鈑金組成，簡潔美觀。
備注：膠水有AA326、厭氧膠等單組份膠；亦可用雙組份膠；膠水根據客戶要求進行設計；膠量精度：0.01-0.02g。
技術參數
| 參數 | 數值 |

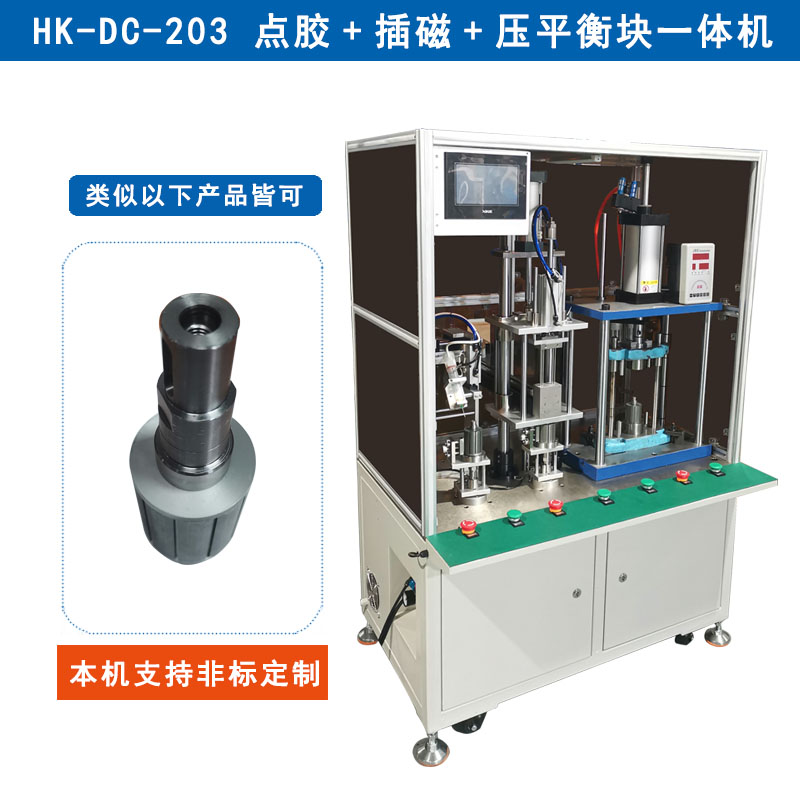

| 型號 | HK-DC-203 |
| 產能 | 2-2.5S/兩槽(點膠位) |
| 電源 | 220V±10%，50Hz |
| 氣源壓力 | 0.4-0.7MPA |
| 外形尺寸 | 1050*750*1600(mm)(L*W*H) |
| 重量 | 約200KG |
| 配置 | 精密點膠閥、亞德客氣缸、國產模組、雷賽步進電機、臺灣品牌導軌、絲桿等。 |
| 參數 | 數值 |
| 型號 | HK-DC-203 |
| 產能 | 2-2.5S/兩槽(點膠位) |
| 電源 | 220V±10%，50Hz |
| 氣源壓力 | 0.4-0.7MPA |
| 外形尺寸 | 1050*750*1600(mm)(L*W*H) |
| 重量 | 約200KG |
| 配置 | 精密點膠閥、亞德客氣缸、國產模組、雷賽步進電機、臺灣品牌導軌、絲桿等 |

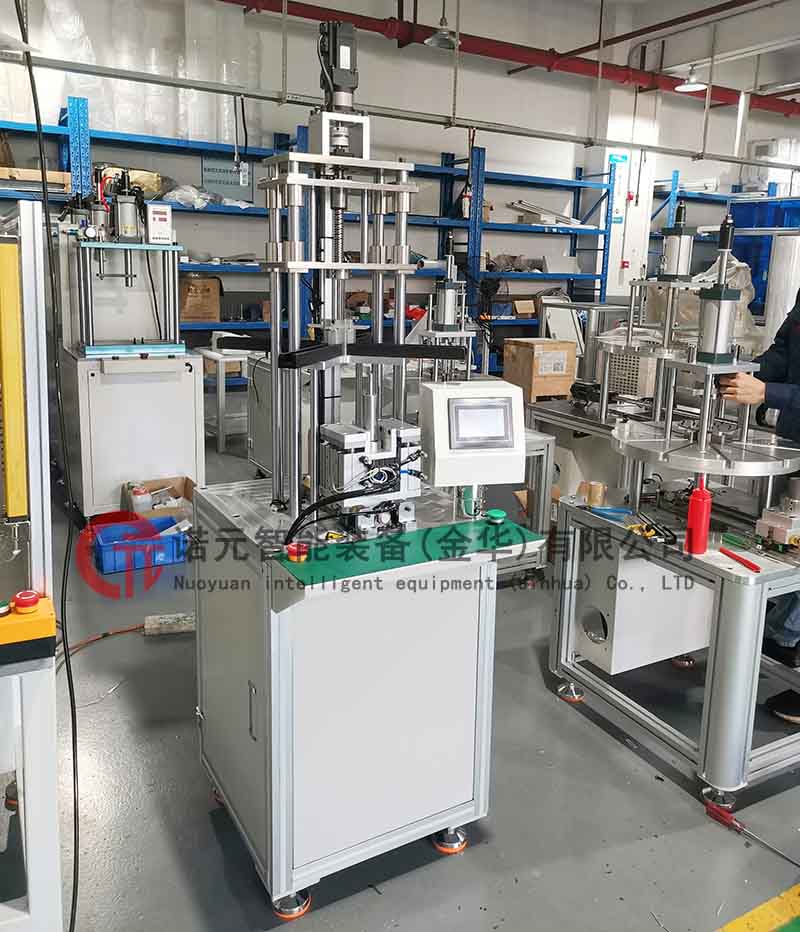

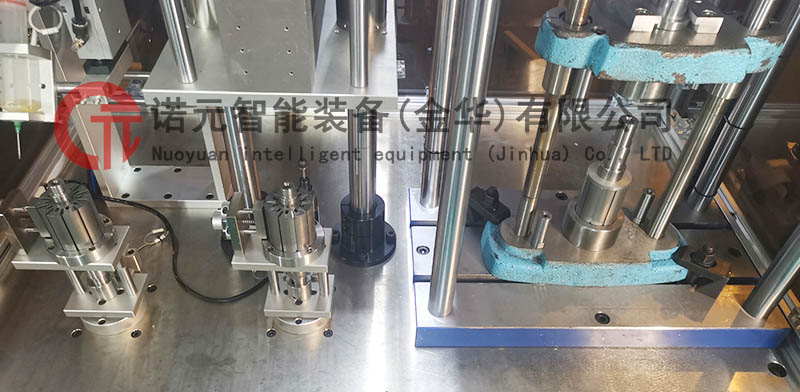

圖片實拍
